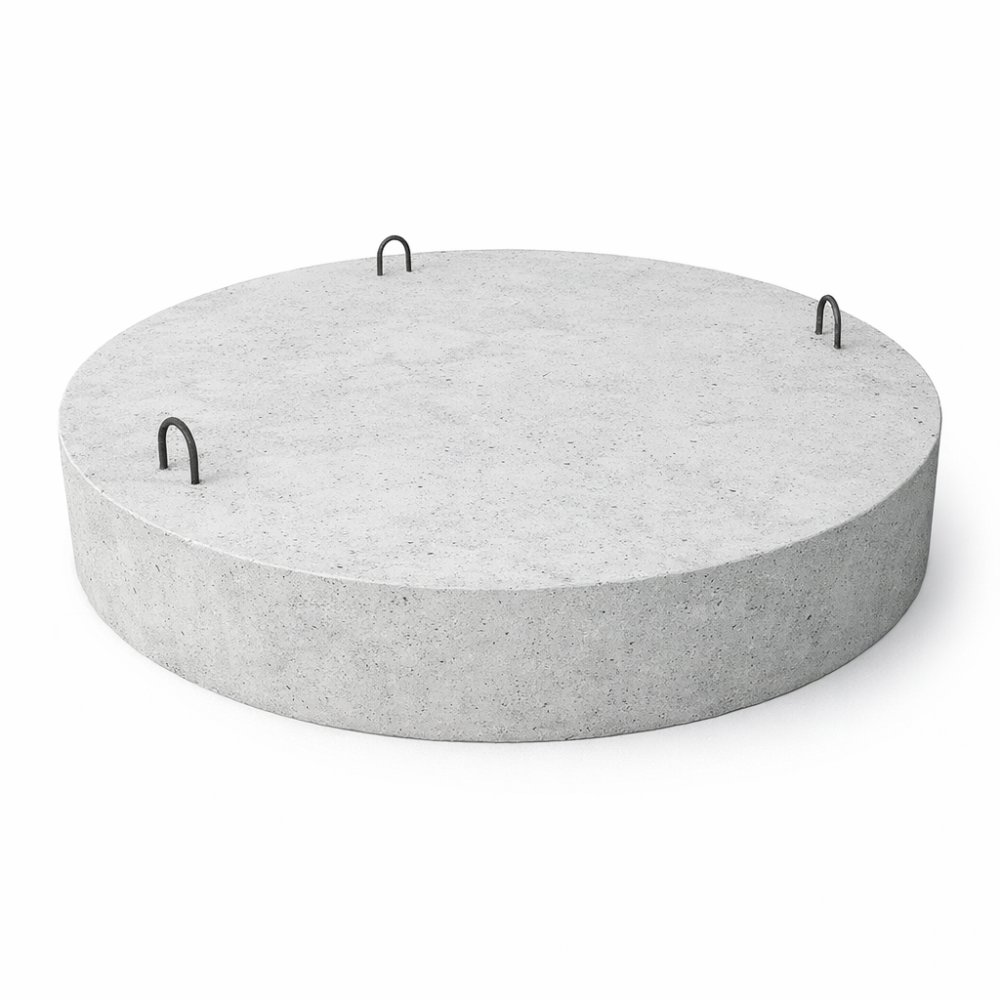

Железобетонные крышки колодцев — сборные элементы, предназначенные для перекрытия рабочей камеры после монтажа стеновых колец и днища. Изделия устанавливаются в верхней части колодца, закрывают шахту и предусматривают отверстие для установки люка.
Крышки могут иметь круглую или квадратную форму. Размер изделия подбирается в соответствии с диаметром или габаритами рабочей камеры и конструкцией колодца.
Железобетонные плиты перекрытия воспринимают статические и динамические нагрузки, устойчивы к воздействию влаги и истиранию. Они защищают внутреннее пространство колодца от атмосферных осадков, мусора и загрязнений, а также повышают безопасность людей и транспорта на участке размещения сооружения.
Маркировка
Обозначение железобетонной крышки содержит информацию о типе изделия, его размере и в отдельных случаях о конструктивном исполнении.
Например, в маркировке ПК-10:
- ПК — тип элемента колодца;
- 10 — условный диаметр в дециметрах.
В обозначении ПП 10-1:
- ПП — плита перекрытия;
- 10 — условный диаметр в дециметрах;
- 1 — характеристика несущей способности изделия.
Дополнительные буквенные обозначения могут указывать на комплектацию. Буква «Л» означает исполнение с полимерным люком, а «ч» — вариант с четвертью или замковым конструктивным элементом в зависимости от принятой маркировки изделия.
Преимущества
К основным преимуществам железобетонных крышек относятся:
- высокая механическая прочность;
- долговечность;
- устойчивость к постоянным статическим и динамическим нагрузкам;
- стойкость к атмосферной влаге;
- точные геометрические размеры, упрощающие монтаж;
- возможность применения в различных типах инженерных колодцев;
- защита шахты от мусора, осадков и посторонних предметов.
Правильно подобранная крышка обеспечивает надежное перекрытие колодца и удобный доступ к коммуникациям через предусмотренное отверстие для люка.
Производство
Железобетонные крышки изготавливаются по технологии, применяемой для других сборных элементов колодцев. Бетонную смесь укладывают в металлическую форму, после чего уплотняют методом вибрирования или вибропрессования до получения требуемой плотности.
Для повышения несущей способности изделие армируется стальными стержнями. В исходной технической спецификации предусмотрена арматура диаметром 6-10 мм. Металлические элементы защищаются от коррозионного воздействия.
Для эксплуатации в агрессивных грунтах в составе бетонной смеси может применяться сульфатостойкий цемент, повышающий устойчивость конструкции к химическому воздействию среды.
Технические характеристики
Для типовых железобетонных крышек в исходной технической документации указаны следующие характеристики:
- тяжелый бетон класса В15 (М200);
- морозостойкость — F100;
- водонепроницаемость — W4;
- армирование сталью классов Вр-I или АI-АIII;
- строповочные петли из стали класса А-I.
Конкретные показатели необходимо уточнять для выбранного типоразмера, поскольку конструкция, несущая способность и условия эксплуатации изделий могут различаться.
Сфера применения
Железобетонные крышки используются при строительстве технических и водопроводных колодцев.
К техническим относятся:
- канализационные;
- дренажные;
- смотровые;
- дождеприемные колодцы.
Перекрытие верхней части необходимо для безопасной эксплуатации сооружения, защиты коммуникаций от загрязнения и атмосферных осадков, а также ограничения свободного доступа внутрь шахты.
В зависимости от места установки крышка может дополнительно обеспечивать возможность движения людей или транспорта над колодцем. Для участков с повышенной нагрузкой, в том числе проезжей части, несущая способность перекрытия определяется проектным расчетом.
Формы и размеры
Железобетонные крышки выпускаются круглой и квадратной формы.
Круглые изделия широко применяются при устройстве канализационных и других колодцев с кольцевыми рабочими камерами. Квадратные варианты используются там, где геометрия сооружения или конструкция верхней части затрудняет установку круглой плиты.
Крышки могут быть сплошными, с отверстием под люк или с технологическими прорезями в зависимости от назначения.
В исходном ассортименте указан размерный диапазон отверстий от 300 до 800 мм с шагом 50 мм.
Как выбрать крышку колодца
При подборе необходимо учитывать:
- назначение колодца;
- диаметр рабочей камеры;
- форму верхней части сооружения;
- размеры отверстия под люк;
- предполагаемую нагрузку;
- место установки;
- требования к водонепроницаемости и морозостойкости;
- тип применяемого люка.
Диаметр или габариты плиты должны соответствовать размерам основания, на которое она устанавливается. Для колодцев на проезжей части дополнительно учитывается расчетная нагрузка от транспорта.
Монтаж
Крышку устанавливают на верхнее кольцо или другое предусмотренное проектом основание. Для надежной фиксации элементов может применяться цементный раствор.
При монтаже необходимо обеспечить правильное положение плиты относительно рабочей камеры и исключить смещение конструкции. При необходимости отдельные элементы колодца дополнительно соединяются металлическими скобами.
Стыки между железобетонными элементами заполняются и выравниваются цементным раствором. Для удобства обслуживания внутри колодца могут устанавливаться металлические лестницы или специальные скобы.
Контроль качества
При приемке железобетонных крышек контролируются:
- класс и марка бетона по прочности;
- отпускная прочность;
- качество бетонной поверхности;
- толщина защитного слоя до арматуры;
- состояние металлических и закладных элементов;
- качество сварных соединений;
- соответствие геометрических размеров.
На изделие должна предоставляться техническая документация с указанием даты изготовления, характеристик бетона, морозостойкости, водонепроницаемости и результатов приемо-сдаточных испытаний.
Допускаются отдельные усадочные трещины шириной не более 0.1 мм. Согласно исходным требованиям отклонение по толщине не должно превышать 5 мм, по диаметру — 6 мм. Допустимы отдельные раковины диаметром до 15 мм и глубиной до 5 мм, если они не снижают эксплуатационные характеристики изделия.
Строповочные петли должны оставаться доступными и не перекрываться наплывами бетона, чтобы не затруднять погрузку и монтаж.
Компания «Хопёр Сталь» предлагает железобетонные крышки колодцев различных типоразмеров и исполнений. При выборе необходимо учитывать размеры рабочей камеры, назначение сооружения, предполагаемую нагрузку и требования проектной документации.
