Трубопроводы и роль сильфонных компенсаторов
Трубопровод подвергается изменениям размеров вследствие колебаний температур внешней среды — будь то расширение летом или сжатие зимой. Именно поэтому применение сильфонных компенсаторов играет ключевую роль в обеспечении долговечности и надежности трубопроводов различного назначения. Эти устройства эффективно устраняют негативные последствия тепловых деформаций, защищая систему от гидравлических ударов и механических повреждений.
Основные преимущества сильфонных компенсаторов:
- Устойчивость к воздействию различных сред, включая агрессивные химические вещества.
- Эффективная защита оборудования от гидроударов и вибраций.
- Возможность монтажа практически в любых условиях эксплуатации благодаря высокой гибкости конструкции.
Устройство сильфонного компенсатора

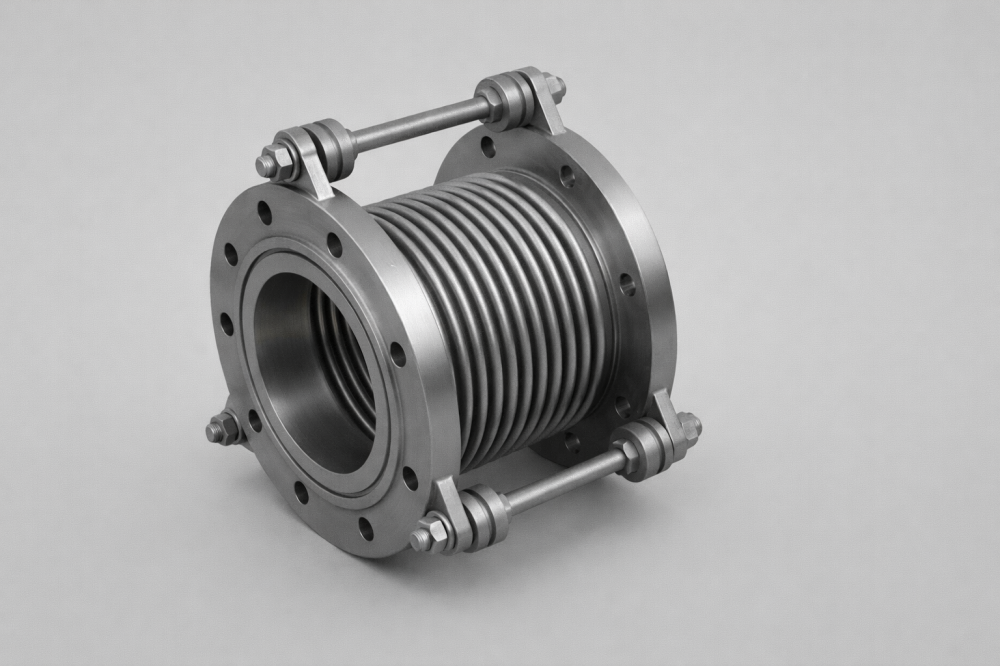

Конструктивно сильфонный компенсатор представляет собой специальную гофрированную оболочку (гофру), выполненную из высокопрочной нержавеющей стали. Эта деталь обеспечивает возможность изменения длины трубопровода при изменении температуры, предохраняя элементы конструкции от разрушения.
Фланцы и патрубки выполнены также из прочных материалов, что позволяет легко монтировать устройство на любые участки трубопровода независимо от сложности условий эксплуатации. Использование фланцев особенно актуально в ситуациях, когда невозможно применять сварные соединения, например, в пожароопасных зонах или труднодоступных местах.
Внутренний защитный экран предотвращает попадание внутрь частиц и примесей, обеспечивая дополнительную защиту механизма. Внешняя защитная оболочка гарантирует устойчивость изделия к внешним воздействиям, таким как коррозия и атмосферные осадки.
Благодаря своей простоте и эффективности, такие компенсаторы служат долго, не нуждаясь в регулярном техническом обслуживании и уходе.
Типология и классификация сильфонных компенсаторов
Существует большое разнообразие типов сильфонных компенсаторов, отличающихся по ряду характеристик:
По типу конструкции:
- Осевые - компенсируют продольные перемещения трубопровода вдоль оси.
- Угловые - компенсируют поперечные смещения и поворотные нагрузки.
- Карданные - обеспечивают компенсацию одновременно нескольких видов смещений (продольных, боковых).
- Сдвиговые - поглощают боковые отклонения.
- Универсальные - сочетают свойства всех вышеперечисленных конструкций.
Кроме того, существует деление по особенностям эксплуатации:
- Фланцевые - соединяются посредством стандартных металлических фланцев.
- Компенсаторы для сложных случаев деформации - сдвиги, повороты, растяжение/сжатие.
Особенностью является наличие устройств с одним или несколькими слоями металла, позволяющими компенсировать разнообразные виды нагрузок. По числу слоев различают однослойные и многослойные компенсаторы.
Наиболее распространённым типом является осевой сильфонный компенсатор (КСО). Этот вид отличается особой надежностью и возможностью интеграции в любые места трубопровода, выполняя широкий спектр функций.
Монтаж сильфонных компенсаторов
При установке сильфонных компенсаторов важно соблюдать ряд правил, обеспечивающих эффективность и долговечность устройства. Прежде всего, выбирать местоположение следует исходя из ряда факторов:
- Расстояние между соседними креплениями трубопровода.
- Диаметр самой трубы.
- Материал изготовления трубопровода.
- Рабочая среда и предполагаемые внешние факторы влияния.
В подземных трубопроводах компенсаторы лучше располагать вблизи опорных элементов, равномерно распределяя нагрузку по всей длине линии. Для горизонтальных участков оптимально устанавливать их на фиксированном расстоянии друг от друга, обеспечивая равномерность распределения напряжения.
Особенно важным моментом является выбор правильных комплектующих деталей, соответствующих требованиям конкретного проекта. Важно точно рассчитать необходимые показатели давления, диаметра трубы и требуемую степень компенсации деформации.
Правильный подбор и установка сильфонного компенсатора значительно увеличивают ресурс службы трубопровода, снижают затраты на обслуживание и ремонт, а также способствуют повышению общей безопасности эксплуатации инженерных сетей.
