Стальные втулки — цилиндрические детали, применяемые в механизмах для установки, фиксации и направления валов, осей и других сопрягаемых элементов. Они воспринимают механические нагрузки, защищают посадочные поверхности от интенсивного износа и позволяют увеличить ресурс узла без замены более дорогостоящих корпусных деталей.
Благодаря высокой прочности и износостойкости стальные втулки используются в машиностроении, сельскохозяйственной и строительной технике, редукторах, прессах, насосном оборудовании и других промышленных механизмах. Конструкция и марка стали подбираются с учетом характера нагрузки, скорости перемещения, условий трения и требуемой точности посадки.
Характеристики и размеры
Параметры стальной втулки зависят от назначения детали и условий ее эксплуатации. Для изготовления могут применяться углеродистые и легированные стали различных марок.
| Параметр | Значение / диапазон | Особенности |
|---|---|---|
| Материал | Сталь 20, Сталь 45, 40Х, 30ХГСА | Марка выбирается с учетом механических нагрузок, износостойкости и требуемой прочности |
| Твердость | без термообработки — HB 150-200; после закалки — 40-55 HRC | Фактическая твердость зависит от марки стали и режима термической обработки |
| Внутренний диаметр | 10-200 мм | Подбирается под размер вала, оси или другого сопрягаемого элемента |
| Наружный диаметр | 16-220 мм | Определяется внутренним диаметром, толщиной стенки и необходимой посадкой |
| Длина | 10-250 мм | Влияет на площадь контакта и распределение нагрузки |
| Точность обработки | отверстие H7, сопрягаемый вал h7/h8 — для соответствующих исполнений | Выбирается в зависимости от требуемой посадки и допустимого люфта |
| Шероховатость | Ra 1.25-2.5 мкм — для обработанных поверхностей | Значение определяется требованиями к конкретному узлу |
К распространенным внутренним диаметрам относятся 10, 20, 30, 50, 80 и 100 мм, а по длине востребованы исполнения 20, 40, 60 и 100 мм. Конкретные размеры определяются чертежом или технической документацией.
Марки стали
Выбор материала непосредственно влияет на прочность, износостойкость и возможность последующей термической обработки втулки.
Сталь 20 применяется для деталей, работающих при умеренных механических нагрузках. Материал хорошо поддается механической обработке.
Сталь 45 востребована при изготовлении деталей общего машиностроительного назначения и позволяет получать повышенную твердость после соответствующей термообработки.
40Х применяется в нагруженных узлах, где требуется сочетание прочности, твердости и сопротивления износу.
30ХГСА используется для ответственных деталей с повышенными требованиями к механическим характеристикам.
При интенсивном трении стальные втулки могут подвергаться закалке и другим видам термической обработки для повышения твердости рабочей поверхности и сопротивления износу.
Виды стальных втулок
По конструкции наиболее распространены гладкие цилиндрические и фланцевые исполнения.

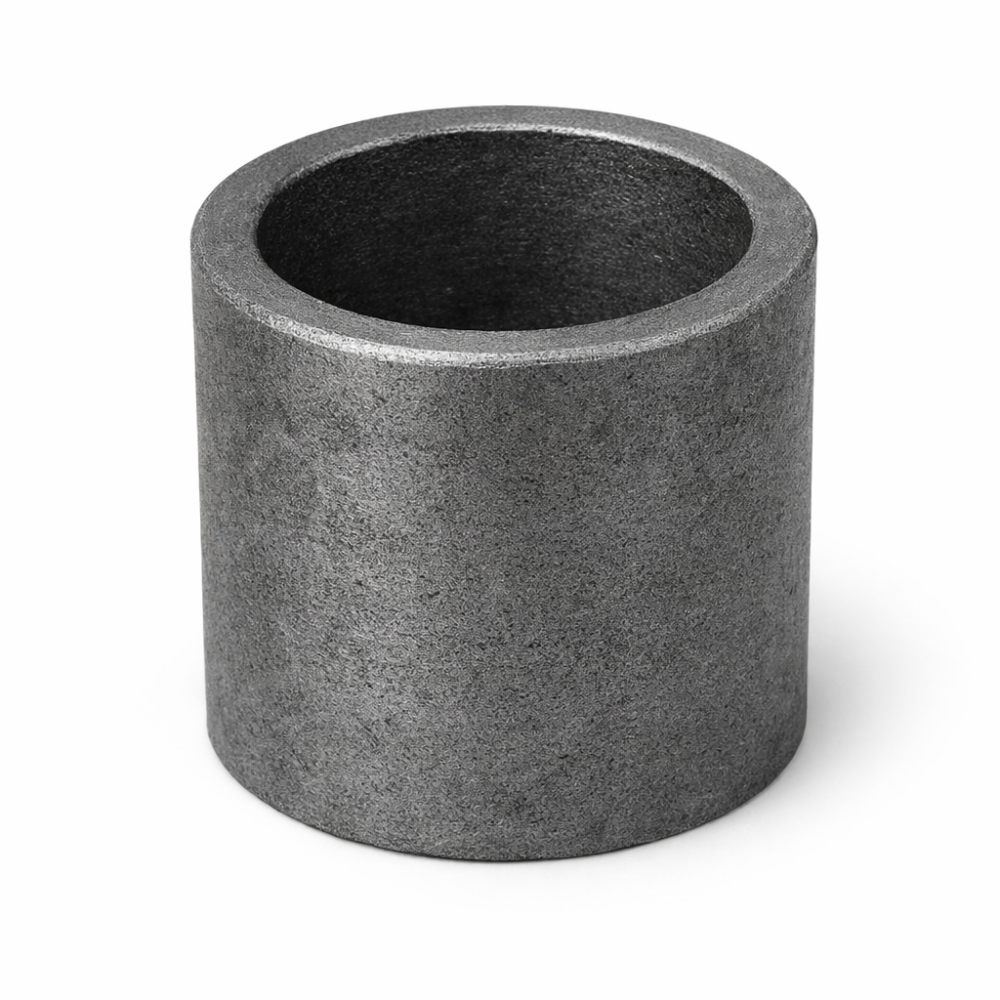

Цилиндрическая втулка представляет собой деталь без дополнительного упорного элемента. Она устанавливается в посадочное отверстие и применяется для размещения валов, осей и пальцев, а также для восстановления изношенных посадочных мест.
Фланцевая втулка имеет бурт, который выполняет функцию осевого упора. Такая конструкция упрощает позиционирование детали при монтаже и препятствует ее смещению вдоль оси.
По техническому заданию могут изготавливаться втулки с различными посадочными диаметрами, толщиной стенки, длиной и дополнительными конструктивными элементами.
Преимущества
Стальные втулки востребованы в нагруженных механизмах благодаря сочетанию механической прочности и технологичности.
К основным преимуществам относятся:
- высокая несущая способность;
- устойчивость к ударным и статическим нагрузкам;
- сопротивление абразивному и механическому износу;
- возможность повышения твердости термообработкой;
- хорошая обрабатываемость резанием;
- возможность изготовления деталей нестандартных размеров;
- точное формирование посадочных поверхностей;
- ремонтопригодность механических узлов;
- длительный срок эксплуатации при правильном подборе материала и смазки.
Использование сменной втулки позволяет защитить корпус или другой дорогостоящий элемент оборудования. После износа заменяется непосредственно втулка, что упрощает ремонт и восстановление механизма.
Применение
Стальные втулки применяются в узлах вращательного и поступательного движения, а также в неподвижных соединениях, где необходимо обеспечить требуемую посадку или защитить основную деталь от износа.
Основные области применения:
- редукторы и приводы;
- валы и оси промышленного оборудования;
- сельскохозяйственная техника;
- строительные машины;
- прессы и станочное оборудование;
- насосные агрегаты;
- элементы подвески и ходовых механизмов;
- подвижные шарнирные соединения;
- восстановление изношенных посадочных отверстий.
Закаленные исполнения особенно востребованы в механизмах с повышенной интенсивностью трения и абразивным воздействием.
Особенности выбора
При подборе стальной втулки необходимо учитывать внутренний и наружный диаметры, длину, марку стали, требуемую твердость и тип посадки. Для подвижных соединений дополнительно учитывают скорость движения, характер нагрузки, условия смазки и допустимый рабочий зазор.
Для ответственных узлов параметры посадки и точность обработки устанавливаются конструкторской документацией. При необходимости деталь может быть изготовлена под конкретный вал, ось или посадочное отверстие с последующей механической и термической обработкой.
Компания «Хопёр Сталь» предлагает стальные втулки различных размеров и марок стали для ремонта, производства и комплектации промышленного оборудования. При выборе продукции следует учитывать размеры детали, характер нагрузки, требования к твердости и условия эксплуатации узла.
