Подвески трубопроводов по ГОСТ 16127-70
ГОСТ 16127-70 регламентирует производство специальных конструкций - подвесок для стальных трубопроводных систем различного назначения. Стандарт охватывает изделия, предназначенные для транспортировки рабочих сред с температурными режимами от 0°C до +450°C включительно. Диапазон условных проходов варьируется от минимального значения 25 мм до максимального показателя 500 мм.
Документ подробно описывает ключевые конструктивные особенности подвесок, такие как допустимые диаметры, габаритные размеры и разновидности конструкций. Однако стандарт имеет ряд ограничений. Так, положения ГОСТ 16127-70 не распространяются на элементы крепления магистральных газовых сетей, внутристанционного оборудования электростанций, трубопроводов с использованием хладагентов, а также на конструкции диаметром свыше 500 мм.
Стоимость выпускаемых нами подвесок определяется целевым назначением конкретной системы трубопроводов. Наш завод производит широкий ассортимент продукции, включающей два базовых направления:
Подвесочные устройства для горизонтально расположенных трубопроводов
- ПГ. Конструкция с одним регулирующим элементом (тяга), оснащённая регулировочными гайками.
- ПМ. Аналогичная подвеска, отличающаяся наличием муфтового соединения тяги.
- ПГ2ш. Устройство с парой регулируемых тяг и несущим основанием из профильного проката (швеллер).
- ПМ2ш. То же устройство, но с применением муфт для регулировки натяжения.
- ПГ2у. Двухтяговая система с угловым профилем основания и резьбовыми соединениями.

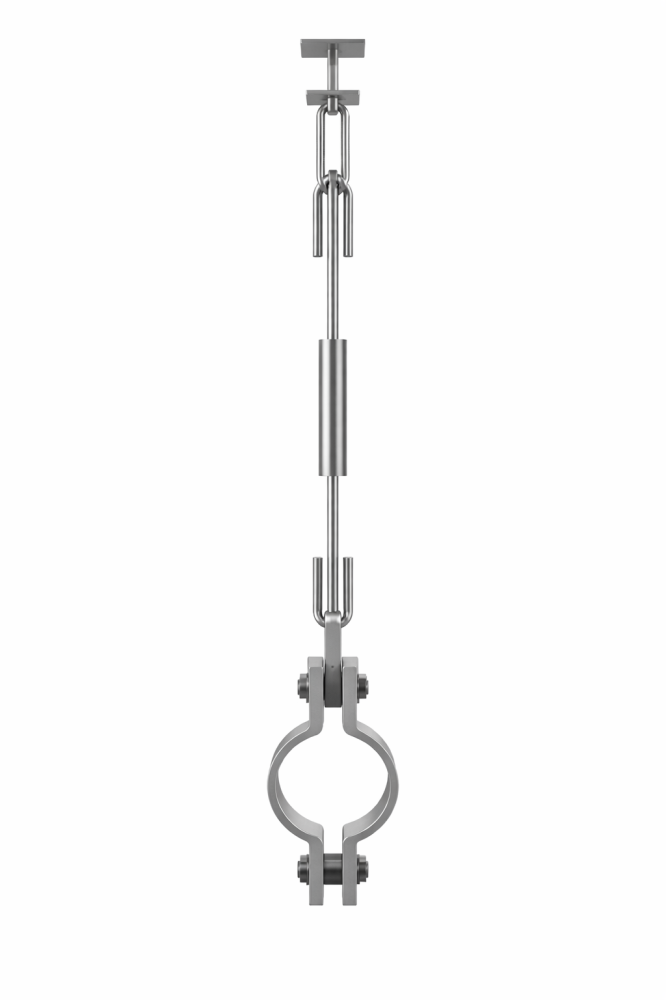

- ПМ2у. Вариация предыдущей модели с заменой гаечных соединений на муфтовые.
Все перечисленные модификации рассчитаны исключительно на горизонтальное размещение трубопроводов диаметром от 25 до 500 мм. Модели с индексами 2ш и 2у дополнительно ограничиваются минимальным порогом сечения трубы в 100 мм.
Конструктивные решения для вертикально ориентированных коммуникаций
- ПГВ. Система с двумя регулируемыми тягами, использующая резьбовую фиксацию
- ПМВ. Идентичный вариант, оборудованный муфтовыми элементами регулирования
Эти варианты рекомендованы для установки на вертикальные участки трубопроводов, диаметр которых находится в диапазоне от 50 до 500 мм.
Отдельно отметим, что продукция нашего предприятия включает две версии исполнения устройств с муфтовым способом фиксации длины тяг:
Варианты исполнения:
- Исполнение I: предполагает жёсткую сварочную фиксацию элемента к базовой конструкции.
- Исполнение II: предусматривает подвижное шарнирное крепление, обеспечивающее дополнительную гибкость монтажа.
Выбор подходящего варианта производится индивидуально для каждого проекта и влияет на итоговую стоимость готового изделия.
Конструкторские параметры и геометрические пропорции готовых изделий чётко определены соответствующими схемами и спецификациями стандарта (чертежи №№ 1-8, таблицы №№ 1-4). Детализированные схемы отдельных компонентов представлены дополнительными материалами ГОСТ 16127-70 (чертежи №№ 9-18, таблицы №№ 5-14).
Высота общей сборки (H) и конкретные длины тяг (L), указанные в документации, подлежат обязательной индивидуальной проработке на этапе проектирования каждой отдельной партии продукции. Рекомендуемые диапазоны длин варьируются от 150 до 2000 мм с шагом изменения 50 мм. Следует помнить, что увеличение размеров неизбежно ведёт к удорожанию готовой продукции.
Справочные данные по массе подвесочных конструкций приводятся производителем отдельно, без учёта веса самих тяг, поскольку этот показатель рассчитывается индивидуально в зависимости от проектных требований заказчика.
Дополнительно подчеркнём, что упаковка, нанесение маркировочной символики, условия хранения и перевозки, а также технологические стандарты производства полностью согласуются с положениями другого нормативного акта - ГОСТ 15033-69.
