Узлы крепления — элементы кабельной инфраструктуры, предназначенные для фиксации проводов, кабелей и других компонентов на опорах, фасадах, стойках и строительных конструкциях. Они применяются при монтаже воздушных и линейных коммуникаций, обеспечивая заданное положение кабеля и передачу возникающих усилий на несущую конструкцию.
В зависимости от назначения узел может включать несколько компонентов: кронштейн, зажим, анкерный элемент, натяжной механизм и другие аксессуары. Конкретная комплектация зависит от типа линии, характеристик кабеля и способа его прокладки. При подборе учитывают диаметр и массу кабеля, допустимую нагрузку, условия эксплуатации и конструкцию опоры.
Назначение узлов крепления
Основная задача узла — надежно зафиксировать кабель или провод и обеспечить его устойчивое положение во время эксплуатации. При монтаже необходимо учитывать собственный вес линии, ветровые воздействия, натяжение и другие факторы, которые могут создавать механическую нагрузку на точки фиксации.
Узлы применяются для разных типов коммуникаций:
- крепления силовых и информационных кабелей;
- монтажа воздушных линий связи;
- фиксации оптического кабеля;
- строительства волоконно-оптических линий связи (ВОЛС);
- монтажа провода СИП;
- крепления проводов на опорах;
- организации кабельных трасс;
- установки элементов сетей связи.
Для каждого типа линии используются подходящие компоненты. Например, при строительстве ВОЛС применяются специальные оптические зажимы и крепежные элементы, рассчитанные на соответствующий тип кабеля. Для СИП используются решения, соответствующие особенностям самонесущего изолированного провода.
При монтаже важно учитывать характеристики конкретной линии и совместимость всех компонентов. Для соединения и защиты оптического кабеля в соответствующих участках применяются муфты, а для организации коммутации — кроссы и другое специализированное оборудование.

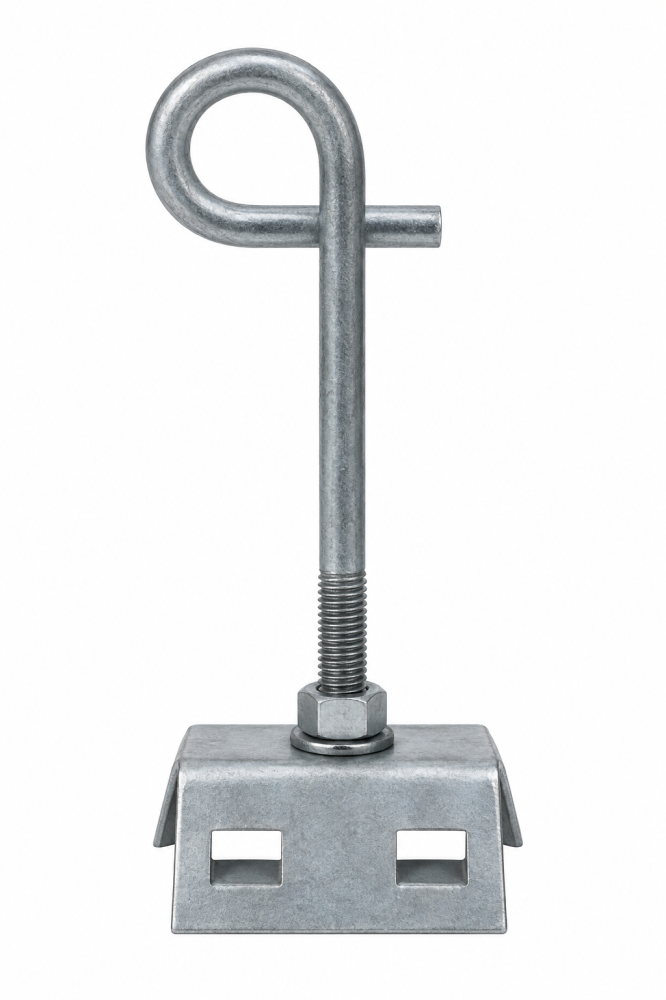

Узлы крепления для ВОЛС
При строительстве волоконно-оптических линий необходимо обеспечить надежную фиксацию кабеля без повреждения его оболочки и внутренних оптических элементов. Поэтому для ВОЛС применяются специализированные крепления, рассчитанные на соответствующий диаметр и конструкцию оптического кабеля.
На прямых участках и в местах изменения направления линии могут использоваться разные виды фиксации. При прокладке по опорам применяются анкерные и поддерживающие элементы, а в местах соединения отдельных участков устанавливаются соответствующие муфты.
При монтаже важно соблюдать требования к минимальному радиусу изгиба. Чрезмерное натяжение или неправильная фиксация способны привести к повреждению кабеля и нарушению параметров оптической линии. Поэтому комплектующие подбирают с учетом технической документации на конкретный тип кабеля.
Для систем связи также применяются кроссы, шкафы, стойки и другие компоненты инфраструктуры. Узлы крепления являются частью общей системы и должны быть совместимы с используемым оборудованием.
Узлы крепления для кабеля и проводов
Для силовых и слаботочных сетей применяются крепежные элементы различных конструкций. Их задача заключается в фиксации кабеля, предотвращении его смещения и обеспечении необходимого расстояния от опоры или строительной поверхности.
При прокладке кабельных трасс используются кронштейны, зажимы и другие компоненты. В зависимости от способа монтажа они устанавливаются на стены, опоры, стойки и другие основания.
При выборе учитывают внешний диаметр кабеля, его вес и предполагаемую нагрузку. Если одновременно фиксируется несколько проводов, необходимо учитывать суммарную массу линии и особенности используемой системы.
Для разных типов коммуникаций применяются соответствующие решения. Кабельные узлы не следует использовать для проводов или конструкций, для которых они не предназначены.
Узлы крепления СИП
Провод СИП используется для строительства воздушных электрических сетей, поэтому при его монтаже требуется специальная арматура. В зависимости от участка линии применяются анкерные, поддерживающие и соединительные элементы.
Анкерные узлы используются для фиксации провода в местах окончания или изменения направления участка. Поддерживающие конструкции применяются там, где необходимо удерживать провод на промежуточной опоре.
Для монтажа СИП используются зажимы, кронштейны и другие элементы, соответствующие сечению и конструкции провода. При подборе важно учитывать допустимое натяжение и механическую нагрузку.
Использование неподходящих деталей может привести к повреждению изоляции или снижению надежности линии. Поэтому арматура должна подбираться в соответствии с характеристиками конкретной марки СИП и требованиями производителя.
Виды узлов крепления
По назначению можно выделить несколько основных категорий крепежных узлов. Они отличаются конструкцией, способом установки и областью применения.
Наиболее распространены:
- анкерные узлы для фиксации кабеля под натяжением;
- поддерживающие элементы для промежуточных опор;
- крепления для оптических кабелей;
- зажимы для проводов;
- кронштейны для установки на опорах;
- элементы для крепления кабельных трасс;
- компоненты для монтажа линий связи.
Кронштейны обеспечивают соединение узла с опорой или строительным основанием. Зажимы удерживают кабель или провод в заданном положении. Анкерные элементы воспринимают возникающее натяжение. В некоторых системах применяются специальные спиральные компоненты, обеспечивающие распределение нагрузки по кабелю.
Как выбрать узел крепления
Перед покупкой необходимо определить тип линии и конкретный кабель, для которого предназначается изделие. Основными параметрами являются диаметр кабеля, его масса, допустимая нагрузка, способ прокладки и место установки.
При выборе учитывают:
- тип кабеля или провода;
- диаметр и конструкцию;
- назначение узла;
- способ монтажа;
- материал и защитное покрытие;
- допустимую механическую нагрузку;
- тип опоры или основания;
- совместимость с другими компонентами;
- условия эксплуатации.
Для оптических линий особенно важно использовать специализированные элементы. При монтаже ВОЛС учитывают допустимое натяжение и радиус изгиба. Для воздушных линий дополнительно принимают во внимание воздействие ветра, перепады температуры и другие эксплуатационные факторы.
Если самостоятельно определить подходящий вариант сложно, можно обратиться за помощью к специалистам. Для точного подбора могут потребоваться марка кабеля, его диаметр, тип опоры и назначение линии.
Монтаж узлов крепления
Монтаж выполняется с учетом конструкции конкретного узла и требований производителя. Перед установкой проверяют комплектность изделия и состояние всех компонентов.
Сначала крепежный элемент устанавливают на опоре или другом основании. Затем кабель размещают в предусмотренном зажиме или другом фиксирующем элементе. После этого проверяют правильность положения линии и надежность соединения.
При установке необходимо использовать подходящий инструмент и соблюдать допустимое усилие затяжки. Нельзя повреждать оболочку кабеля чрезмерным сжатием или применять детали, не предназначенные для конкретного типа линии.
После завершения монтажа проверяют надежность фиксации и отсутствие чрезмерного натяжения. В процессе эксплуатации состояние узлов периодически контролируют, особенно на воздушных участках и объектах, подверженных значительным механическим воздействиям.
Купить узлы крепления
В компании «Хопёр Сталь» можно купить узлы крепления и комплектующие для монтажа кабельных, оптических и других инженерных систем. При выборе специалисты помогут определить подходящий вариант с учетом типа кабеля, способа монтажа, диаметра и требуемой нагрузки.
Цена зависит от конструкции, назначения и комплектации изделия. Перед заказом рекомендуется уточнить наличие, артикул, технические характеристики и количество необходимых компонентов.
Компания «Хопёр Сталь» специализируется на продаже металлопроката и металлических изделий для строительных, производственных и монтажных задач. За годы работы компания сформировала развитую логистическую сеть, благодаря чему организует поставки продукции в разные регионы России.
В зависимости от позиции доступны различные условия получения, включая доставку и самовывоз со склада. Специалисты магазина могут помочь подобрать совместимые элементы для конкретной системы и уточнить условия поставки.
