Характеристики и применение нержавеющих заглушек
Нержавеющие заглушки представляют собой стандартные элементы, выполненные из высококачественного антикоррозионного стального сплава. Их основное назначение заключается в обеспечении надежной герметизации конечных участков магистральных трубопроводов различного назначения.
Материалом для изготовления служит специальная сталь марки 12Х1810Т, содержащая легирующие компоненты, среди которых выделяются хром, никель, молибден и титан. Благодаря такому составу достигается повышенная стойкость к химическому воздействию, возможность выдерживать значительные нагрузки и воздействие агрессивных сред.
Данный сплав отличается высокой химической инертностью, практически полным отсутствием склонности к коррозии и окислительным процессам. Изделия сохраняют стабильность характеристик при значительных температурных колебаниях, успешно функционируя в диапазоне от -70 до +450 °C.
Типы конструкций и методы производства
На сегодняшний день промышленность выпускает два основных вида нержавеющих заглушек:

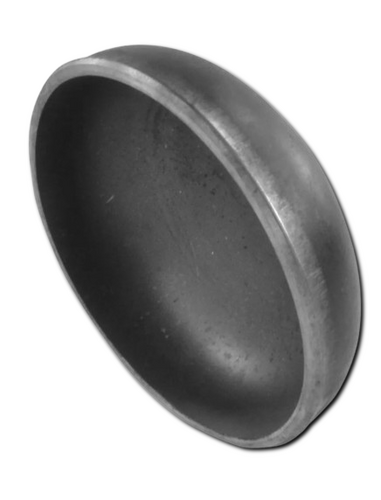

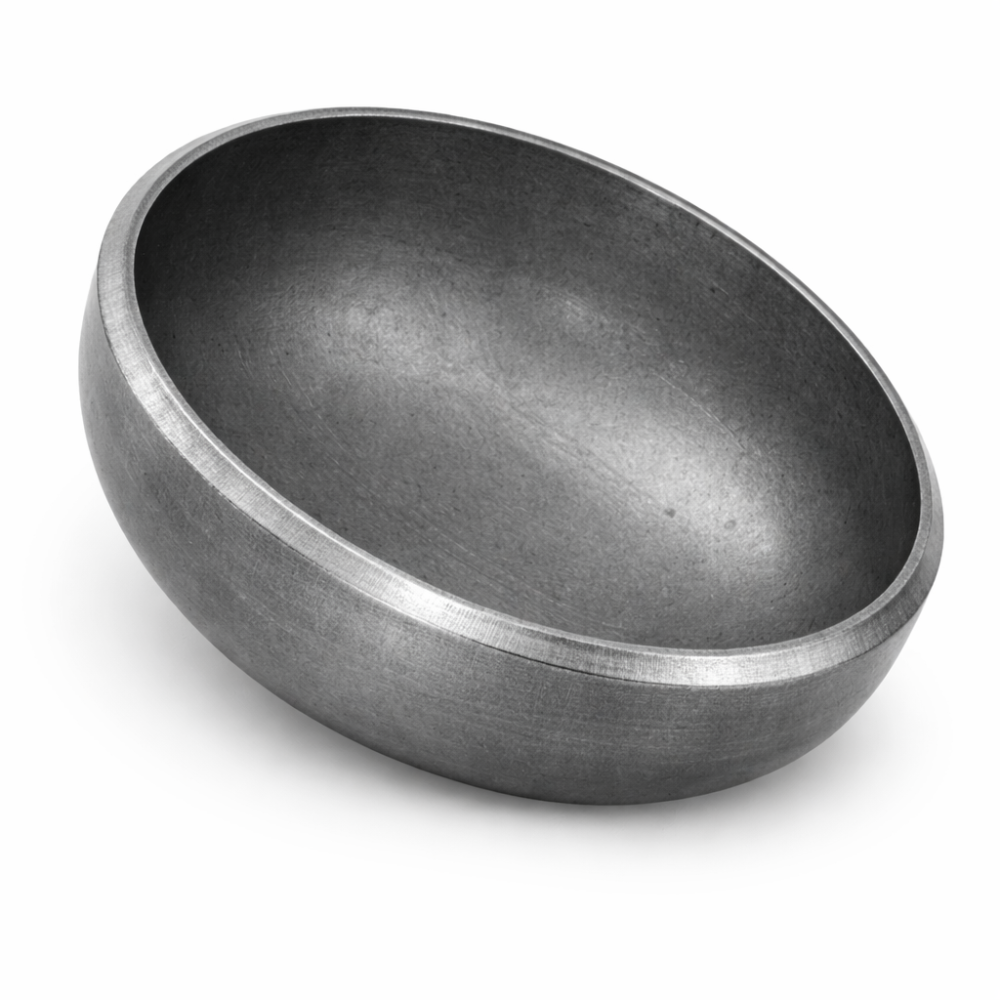

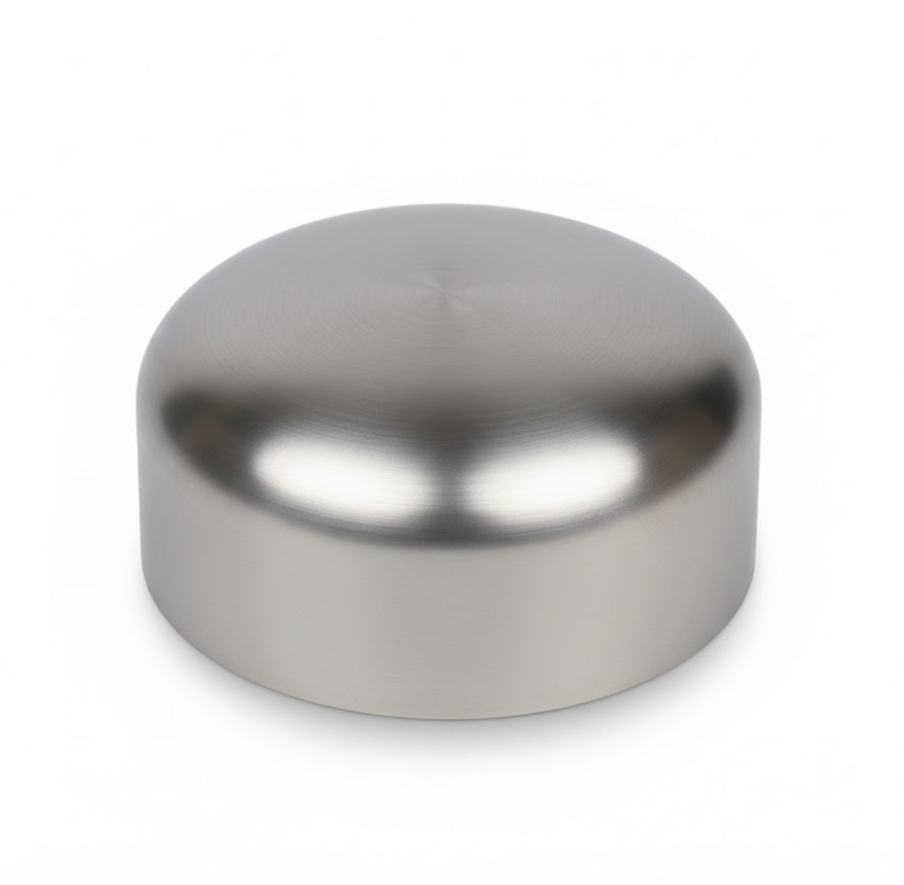

Эллиптические заглушки
Эти изделия представлены двумя конфигурациями: плоскими и сферическими. Производственный процесс включает использование методов штамповки либо ротационной вытяжки. Оба способа обеспечивают высокую степень устойчивости к различным видам агрессивных веществ, перемещаемых по трубопроводам.
Ротационная вытяжка является предпочтительным методом благодаря экономии сырья и повышению производительности. Этот способ позволяет достичь большей точности толщины стенок и улучшить прочностные качества готовых изделий по сравнению с традиционной прессовой вытяжкой.
Особенностью эллиптических заглушек является тщательная обработка внутренней поверхности, обеспечивающая низкий уровень шероховатости (до Ra 0,8 мкм). Тонкостенные модели изготавливаются путем штамповки, тогда как изделия с утолщенными стенками, выпуклым дном и увеличенным диаметром получают посредством холодного проката (ранжирования).
Фланцевые заглушки
Данные изделия выполнены в форме диска с опорной уплотнительной поверхностью. Ключевое различие между ними и стандартными фланцами состоит в отсутствии сквозного отверстия, вследствие чего их часто именуют глухими фланцами. Монтаж производится аналогичным образом, как и обычных фланцев, обеспечивая надежное крепление к концам трубопроводов.
Технические требования и нормы контроля качества
Весь производственный цикл сопровождается обязательным контролем точности изготовления на каждом этапе. Проверочные мероприятия осуществляются специализированными приборами и инструментами, гарантирующими соответствие продукции установленным стандартам.
Монтаж заглушек выполняется различными методами, включая сварочное соединение и резьбовую фиксацию с использованием болтов. Допустимый диапазон рабочих давлений составляет до 16 МПа. Завершающим этапом установки является обязательное тестирование герметичности всей системы.
Стандартный условный диаметр используемых моделей варьируется от DN 25 до DN 500 мм.
Соответствие государственным и международным стандартам
Продукция изготавливается в полном соответствии с действующими техническими нормами и требованиями, установленными государственными стандартами:
- ГОСТ 17379-2001 регулирует общие принципы производства нержавеющих заглушек.
- DIN 11850 и DIN 11852 определяют дополнительные спецификации для эллиптических модификаций.
- Конструкция и габариты фланцевых заглушек согласуются с положениями ГОСТ 33259-2015, регулирующего производство стандартных фланцев.
Помимо основной марки стали 12Х1810Т, допускается использование альтернативных марок материалов, обладающих схожими характеристиками:
- 10Х17Н13М2Т
- 08Х18Н10Т
- 03Х17Н13М2Т
- AISI 304
- AISI 316L
Практическое применение и отрасли использования
Эллиптические заглушки находят широкое распространение в конструкциях трубопроводов самого разного назначения, особенно там, где предъявляются высокие санитарные требования, например, в пищевом секторе (производство молока, пива, алкогольной продукции, кисломолочных продуктов).
Тонкостенные модификации преимущественно используются в трубопроводных системах и оборудовании пищевой и фармацевтической отраслей, рассчитанных на рабочее давление до 1 МПа. Более массивные толстостенные варианты идеально подходят для крупных резервуаров и емкостей большого диаметра.
Перечень ключевых промышленных направлений, активно использующих данные изделия, весьма обширен и разнообразен:
- Энергетика.
- Строительство.
- Нефтяная и газовая отрасль.
- Химическая промышленность.
- Производство пищевых продуктов.
Кроме того, заглушки широко востребованы в сельском хозяйстве, коммунальной инфраструктуре, а также при изготовлении медицинского и фармацевтического оборудования.
