Стандарт
|
EN 1092-1 |
|
Толщина стенки
|
3.2 |
|
Толщина
|
16 |
|
Диаметр наружный
|
190 |
|
Диаметр (Ду)
|
80 |
|
Номинальное давление (PN)
|
2.5 |
|
Высота
|
10 |
|
Единица измерения
|
шт |
|
Вес, кг
|
2.88 |
|
Тип фланца
|
Type 11 - воротниковый |
|
Диаметр болтов
|
M16 |
|
Диаметр шипа
|
106 |
|
Диаметр прижимной поверхности
|
128 |
|
Межосевое расстояние крепежных отверстий
|
150 |
|
Высота выступа
|
3 |
|
Диаметр воротника под приварку
|
88.9 |
|
Диаметр воротника при основании
|
102 |
|
Радиус закругления
|
8 |
|
Высота фланца
|
42 |
|
Глубина впадины
|
4.5 |
|
Марка стали
|
16Mo3 / 1.5415, P355QH1 / 1.0571 |
|
Количество отверстий
|
4 |
|
Диаметр отверстий
|
18 |
Фланец воротниковый толщиной 16 мм и диаметром 80 мм из стали 16Mo3 / 1.5415; P355QH1 / 1.0571 обеспечивает надежный и плавный переход между фланцем и трубой или фитингом, что особенно важно при многократных изгибах.
Описание Фланец воротниковый DN80 PN2.5 Type 11/G EN 1092-1

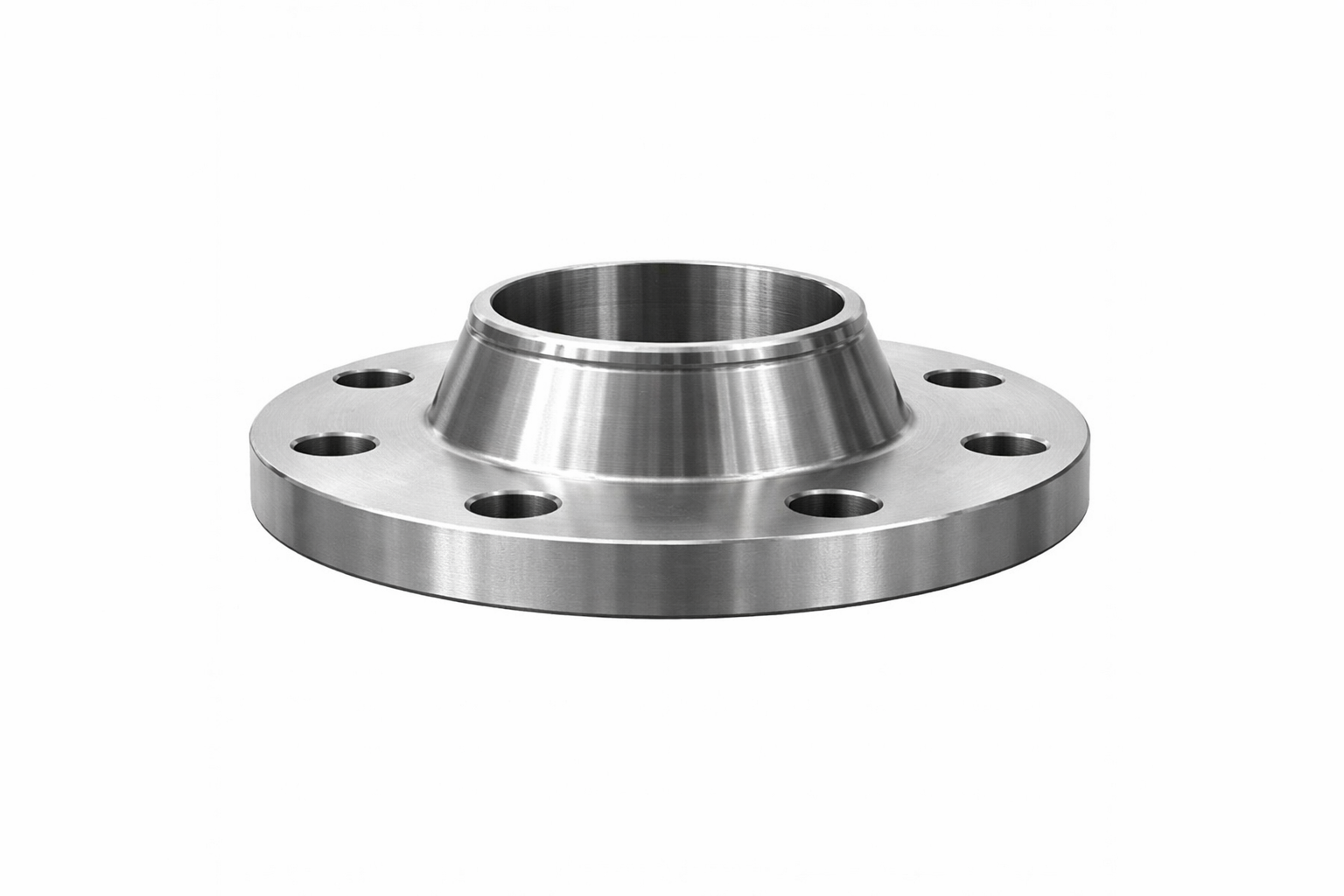

Воротниковый фланец с толщиной стенки 3.2 мм и наружным диаметром 190 мм высотой 10 мм представляет собой фитинг, который состоит из дискообразной детали с симметричными монтажными отверстиями. Осесимметричный конический выступ (воротник) служит для обеспечения прочного сварного соединения между фланцем и трубой, что критически важно для долговечности и надежности всего соединения.
Стандарты и требования Фланец воротниковый DN80 PN2.5 Type 11/G EN 1092-1
Международный стандарт EN 1092-1 устанавливает обязательные требования для круглых стальных фланцев с номинальным давлением 2.5. Этот европейский стандарт описывает не только типы и поверхности фланцев, но и их размеры, допуски, нарезку резьбы, параметры болтов, обработку поверхности, маркировку, применяемые материалы, а также диапазоны давления и температуры. Важной частью стандарта является также определение примерного веса фланца.
Технология изготовления фланцев с диаметром отверстий 18 мм
Технология производства воротниковых фланцев с количеством отверстий 4 и диаметром болтов M16, включает несколько этапов:
- Изготовление из бесшовного проката методом прессования или ковки.
- Использование круглого или кованого сортового проката.
- Применение гнутых и электросварных сортовых прокатов, сортовой или полосовой стали.
На заготовках обрабатываются следующие поверхности: наружный диаметр, центральное отверстие, монтажные отверстия под болты и зенковка. Обработка соединительных поверхностей выполняется с помощью точения, что гарантирует точность и качество соединения.
Согласно стандарту, маркировка фланцев с диаметром прижимной поверхности 128 мм должна быть четкой, видимой и устойчивой к воздействию внешней среды. В случае использования штампованных деталей, маркировка должна располагаться на внешней кромке. Важно также контролировать процесс штамповки, чтобы избежать образования трещин на материале фланца, что может привести к снижению его прочности и надежности.
Компания «Хопёр Сталь» гарантирует высокое качество Фланец воротниковый DN80 PN2.5 Type 11/G EN 1092-1, соответствующий международным стандартам, обеспечивая надежность и долговечность всех соединений.
Приобрести Фланец воротниковый DN80 PN2.5 Type 11/G EN 1092-1 в Москве вы можете в компании «Хопёр Сталь». Получить подробную консультацию и оформить заказ можно по телефону: +7(499)325-37-75 или по эл.почте: zakaz@khoper.ru
Чтобы приобрести Фланец воротниковый DN80 PN2.5 Type 11/G EN 1092-1, необходимо оставить заявку на заказ. Есть несколько сценариев того, как это можно сделать.
- Выбрать Фланец воротниковый DN80 PN2.5 Type 11/G EN 1092-1 и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать Фланец воротниковый DN80 PN2.5 Type 11/G EN 1092-1 и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты для приобретения Фланец воротниковый DN80 PN2.5 Type 11/G EN 1092-1.
- Оплата на расчётный счет через банк.
- Безналичный расчет. Принимаем карты Visa и MasterCard.
Доставляем продукцию по всей России автомобильным и железнодорожным транспортом. Автомобильные грузоперевозки осуществляются силами нашей логистической службы. В нашем распоряжении собственный автопарк.
Перевозки до 1,5 тонн производятся на автомобилях "Газель Next", до 5 тонн – на автомобилях "ГАЗ Валдай". До 20 тонн – на грузовиках "МАЗ". Грузоперевозки объемом свыше 20 тонн осуществляются железнодорожным транспортом.
Доставка продукции производится по всей России. Стоимость услуги рассчитывается по конечному пункту назначения.
